P1: ¿Cuál es la función principal de la base ancha en un perno de cruceta?
R: La base ancha (brida de apoyo) es una característica de ingeniería crítica diseñada para proteger la cruceta. Cuando los conductores de alta tensión experimentan golpes de viento o carga de hielo, transfieren una fuerte palanca descendente y lateral al perno. La base ancha distribuye este estrés estructural sobre un área grande de la cruceta de madera o acero, evitando que el herraje se clave o aplaste el material de la cruceta, lo que provocaría líneas sueltas y pudrición por humedad.
P2: ¿Cuál es la ventaja mecánica de un perno de cruceta forjado en caliente sobre uno fundido o soldado?
R: Seguridad mecánica. Los pernos de cruceta forjados en caliente se martillan a partir de una sola pieza de acero macizo, lo que hace que el grano metálico interno fluya perfectamente a lo largo de los contornos del perno y el vástago. Esto elimina la porosidad interna oculta común en las fundiciones y las zonas débiles afectadas por el calor que se encuentran en los pernos soldados. Bajo la intensa tensión estacional de la línea, un perno forjado se doblará ligeramente bajo una sobrecarga extrema en lugar de sufrir una rotura frágil repentina y catastrófica.
P3: ¿Cómo sé si debo pedir un perno de cruceta de vástago largo o de vástago corto?
R: Depende estrictamente del material de su cruceta. Los pernos de vástago largo (típicamente de 5-1/2" a 6-1/2" de largo) están diseñados para pasar completamente a través de crucetas de madera gruesas y estándar para servicios públicos, asegurados por una arandela cuadrada grande y tuercas en la parte inferior. Los pernos de vástago corto (aproximadamente 1-3/4" de largo) están diseñados para crucetas estructurales de acero, donde el perfil metálico es mucho más delgado pero requiere un ajuste de rosca apretado y de alto par.
P4: ¿Encajará un perno con rosca ANSI de 1-3/8" en un aislador de perno de polímero estándar?
R: Sí. Las especificaciones de rosca de 1" y 1-3/8" son perfiles ANSI estandarizados utilizados en las líneas de distribución eléctrica a nivel mundial. Ya sea que especifique una rosca de plomo de aleación tradicional o una rosca de nylon moderna, el paso y la conicidad están diseñados para interactuar sin problemas con las roscas de porcelana históricas y los aisladores tipo perno compuestos/poliméricos modernos sin atascarse.
P5: ¿Qué norma rige el espesor de galvanizado de los pernos de cruceta Yokelink?
R: Todos nuestros pernos de cruceta de acero forjado, junto con sus arandelas y tuercas hexagonales, están completamente galvanizados en caliente en estricto cumplimiento con ASTM A153. Este estándar industrial garantiza un recubrimiento de zinc pesado y uniforme que se une químicamente al acero, proporcionando una vida útil de 30 a 50 años contra la corrosión atmosférica agresiva, el smog industrial y la rociada de sal costera.
Servicios de cadena de suministro de valor agregado
1. Pedido en firme y almacenamiento gratuito
Yokelink ofrece programas de pedido en firme: Realice un pedido anual para fijar precios, fabricamos su volumen total y almacenamos el stock en nuestras instalaciones sin cargo. Envíos divididos: Programe envíos parciales (por ejemplo, mensuales o trimestrales) según el progreso de su proyecto. Obtiene los beneficios de la entrega justo a tiempo sin el riesgo de escasez.
2. Envío DDP (aranceles de EE. UU. incluidos) Certeza del costo de llegada:
Nos encargamos de la logística compleja. Nuestro servicio DDP (Delivered Duty Paid) cubre el flete marítimo, el despacho de aduanas de EE. UU. y los aranceles de la Sección 301. El precio que cotizamos es el precio final entregado en su puerta / almacén.
3. Programa de muestras gratuitas
Ofrecemos muestras gratuitas a compradores calificados para pruebas y aprobación.
4. Potenciando la infraestructura de servicios públicos de América Latina
Hemos establecido una sólida cadena de suministro y un historial comprobado en Brasil, México, El Salvador, Honduras, Nicaragua, Ecuador, Bolivia, Chile, Perú, Uruguay, Guatemala, Argentina y República Dominicana. Desde líneas de distribución estándar hasta complejos proyectos de transmisión de doble circuito de 34.5 kV, los principales contratistas de servicios públicos confían en Yokelink para una calidad sin concesiones y entregas a tiempo.
Perno de cruceta forjado | Perno de aislador ANSI C135.17 | Espárrago aislador con rosca de nylon
Diseñado para distribuir de forma segura cargas de conductor pesadas.

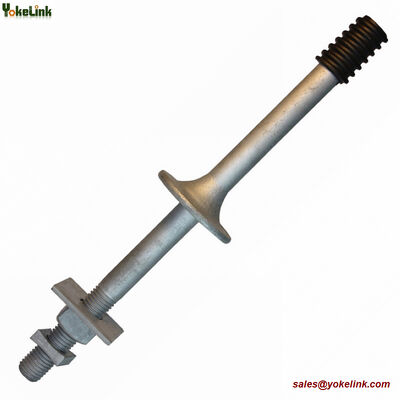

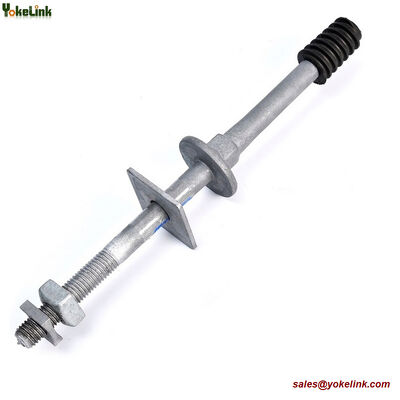

El perno de cruceta forjado Yokelink está diseñado para montarse verticalmente a través de crucetas de madera o acero para servicios públicos, proporcionando una base sólida para aisladores de alta tensión tipo perno. Su diseño estructural especializado aísla y gestiona las intensas fuerzas laterales y descendentes ejercidas por la línea del conductor.
Resistencia forjada de una sola pieza y diseño de base ancha:
A diferencia de las alternativas soldadas, los pernos de cruceta Yokelink se forjan integralmente en caliente a partir de acero al carbono de alto rendimiento. Esto garantiza una alineación de grano sin fisuras y cero puntos débiles estructurales. Cada perno presenta una base de sillín (brida de apoyo) ancha, cuadrada o redonda. Esta característica crítica maximiza el área de contacto contra la cruceta, distribuyendo el estrés mecánico de manera uniforme para evitar el aplastamiento de la madera o la deformación del acero bajo tensión máxima.
Roscas conformes a ANSI y protección HDG superior:
Equipado con roscas de plomo de aleación moldeadas en fábrica de primera calidad o roscas de nylon de alta resistencia (disponibles en perfiles ANSI estándar de 1" o 1-3/8") para un ajuste de precisión con aisladores de porcelana o polímero. Cada conjunto viene completo con una arandela cuadrada de alta resistencia, una tuerca hexagonal y una contratuerca, completamente galvanizado en caliente según ASTM A153 para una resistencia a la corrosión inquebrantable y de décadas en exteriores.
Características técnicas clave del perno de cruceta
Estándar de la industria: Fabricado y probado completamente para cumplir con las especificaciones ANSI/IEEE C135.17.
Forjado integralmente: El cuerpo de acero forjado en caliente de una sola pieza ofrece la máxima resistencia al cizallamiento y a la tracción.
Protección de cruceta: La base de apoyo ancha evita la compresión de la madera y la formación de bolsas de humedad.
Selección de rosca: Se ofrece con roscas de aislador de plomo o nylon ANSI estándar de 1" o 1-3/8".
Herrajes de alta resistencia: Suministrado con herrajes de montaje HDG completos (arandela cuadrada y tuercas).
Proceso de producción del perno de cruceta
Las barras de acero al carbono de alta resistencia se cortan en espacios en blanco fijos y se forjan en caliente para formar la base, el hombro y el vástago integrados. Se realizan el recorte de rebabas y el desbarbado, seguido del laminado de roscas de precisión para el ajuste del aislador. El temple y el revenido aumentan la resistencia a la tracción, luego todos los pernos se galvanizan en caliente según ASTM A153 contra el óxido. Las inspecciones finales de dimensiones, dureza y carga se completan antes del embalaje.
Equipos de control de calidad y pruebas de Yokelink
No solo nos referimos a los estándares; también los verificamos en la práctica: cada lote de productos se somete a pruebas de tracción destructivas en nuestro laboratorio interno para garantizar que el rendimiento de carga supere los requisitos mínimos de la especificación IEEE C135.2 o CSA C83; utilizamos comparadores ópticos para garantizar la precisión geométrica de las puntas avellanadas y las roscas laminadas, lo que permite una instalación conveniente en el sitio; al mismo tiempo, realizamos pruebas exhaustivas de dureza Rockwell, espesor del recubrimiento y otros parámetros, y cada envío va acompañado de las especificaciones de materiales del fabricante original (MTR) e informes de inspección de calidad, con todos los datos rastreables hasta el número del horno de materia prima.
Informe de inspección de calidad del producto Yokelink
Proporcionamos servicios integrales de inspección para pernos de máquina, incluidos pernos de prueba SGS e Informe formal de inspección de piezas de producción (PPIR). Las pruebas SGS verifican el cumplimiento de los pernos con estándares internacionales como ASTM A307 e IEEE C135.80, cubriendo propiedades mecánicas y resistencia a la corrosión. El PPIR detalla todos los elementos de inspección, asegurando que cada perno de máquina cumpla con los requisitos dimensionales, de rendimiento y de calidad, proporcionando una garantía de calidad confiable para aplicaciones de líneas aéreas e industriales.
Especificaciones técnicas del perno de cruceta
FORJADO DE BAJA TENSIÓN PERNO AISLADOR
| Número de pieza. |
Material de la cabeza |
A |
B |
C |
D |
Peso |
| Pulgada |
Pulgada |
Pulgada |
Pulgada |
Kg / Pza |
| TIPO DE VÁSTAGO LARGO PARA CRUCETAS DE MADERA |
|
|
|
| C030110 |
Nylon |
5 |
5 3/4 |
5/8 |
1 |
0.630 |
| C030120 |
Nylon |
5 |
6 1/2 |
5/8 |
1 |
0.655 |
| C030130 |
Nylon |
6 |
5 3/4 |
5/8 |
1 |
0.668 |
| C030140 |
Nylon |
6 |
6 1/2 |
5/8 |
1 |
0.686 |
| C030150 |
Nylon |
6 |
6 1/2 |
3/4 |
1 |
1.055 |
| TIPO DE VÁSTAGO CORTO PARA CRUCETAS DE ACERO |
|
1 |
|
| C030210 |
Nylon |
5 |
1 1/2 |
5/8 |
1 |
0.573 |
| C030220 |
Nylon |
6 |
1 1/2 |
5/8 |
1 |
0.655 |
| C030230 |
Nylon |
6 |
1 3/4 |
3/4 |
1 |
0.730 |
PERNO AISLADOR FORJADO DE ALTA TENSIÓN
| Número de pieza. |
Material de la cabeza |
A |
B |
C |
D |
Peso |
| Pulgada |
Pulgada |
Pulgada |
Pulgada |
Kg / Pza |
| TIPO DE VÁSTAGO LARGO PARA CRUCETAS DE MADERA |
|
|
|
| C030310 |
Nylon |
6 |
6 1/2 |
5/8 |
1 |
0.882 |
| C030320 |
Nylon |
5 |
6 1/2 |
3/4 |
1 |
1.118 |
| C030330 |
Nylon |
6 |
6 1/2 |
3/4 |
1 |
1.115 |
| C030340 |
Nylon |
7 |
7 |
5/8 |
1 3/8 |
1.740 |
| C030350 |
Nylon |
7 |
7 |
3/4 |
1 3/8 |
2.045 |
| C030360 |
Nylon |
8 |
7 |
3/4 |
1 3/8 |
2.090 |
| TIPO DE VÁSTAGO CORTO PARA CRUCETAS DE ACERO |
|
|
|
| C030410 |
Plomo |
7 |
1 5/8 |
5/8 |
1 |
0.955 |
| C030420 |
Plomo |
8 |
1 5/8 |
3/4 |
1 3/8 |
1.727 |
Referencia cruzada (equivalentes de la industria):
| Número de pieza. |
HUBBELL |
MACLEAN |
| C030110 |
881P |
J203Z |
| C030120 |
881AP |
J204Z |
| C030130 |
884P |
J206Z |
| C030140 |
883P |
J207Z |
| C030150 |
4706P |
J211Z |
| C030210 |
886P |
J221Z |
| C030220 |
883P |
|
| C030230 |
PS893P |
J224Z |
| Número de pieza. |
HUBBELL |
MACLEAN |
| C030310 |
|
J626Z |
| C030320 |
4705P |
|
| C030330 |
4706P |
J606Z |
| C030340 |
4717P |
|
| C030350 |
4326P |
|
| C030360 |
4328P |
|
| C030410 |
|
J629 |
| C030420 |
|
J631 |
Preguntas frecuentes (FAQ)
P1: ¿Cuál es la función principal de la base ancha en un perno de cruceta?
R: La base ancha (brida de apoyo) es una característica de ingeniería crítica diseñada para proteger la cruceta. Cuando los conductores de alta tensión experimentan golpes de viento o carga de hielo, transfieren una fuerte palanca descendente y lateral al perno. La base ancha distribuye este estrés estructural sobre un área grande de la cruceta de madera o acero, evitando que el herraje se clave o aplaste el material de la cruceta, lo que provocaría líneas sueltas y pudrición por humedad.
P2: ¿Cuál es la ventaja mecánica de un perno de cruceta forjado en caliente sobre uno fundido o soldado?
R: Seguridad mecánica. Los pernos de cruceta forjados en caliente se martillan a partir de una sola pieza de acero macizo, lo que hace que el grano metálico interno fluya perfectamente a lo largo de los contornos del perno y el vástago. Esto elimina la porosidad interna oculta común en las fundiciones y las zonas débiles afectadas por el calor que se encuentran en los pernos soldados. Bajo la intensa tensión estacional de la línea, un perno forjado se doblará ligeramente bajo una sobrecarga extrema en lugar de sufrir una rotura frágil repentina y catastrófica.
P3: ¿Cómo sé si debo pedir un perno de cruceta de vástago largo o de vástago corto?
R: Depende estrictamente del material de su cruceta. Los pernos de vástago largo (típicamente de 5-1/2" a 6-1/2" de largo) están diseñados para pasar completamente a través de crucetas de madera gruesas y estándar para servicios públicos, asegurados por una arandela cuadrada grande y tuercas en la parte inferior. Los pernos de vástago corto (aproximadamente 1-3/4" de largo) están diseñados para crucetas estructurales de acero, donde el perfil metálico es mucho más delgado pero requiere un ajuste de rosca apretado y de alto par.
P4: ¿Encajará un perno con rosca ANSI de 1-3/8" en un aislador de perno de polímero estándar?
R: Sí. Las especificaciones de rosca de 1" y 1-3/8" son perfiles ANSI estandarizados utilizados en las líneas de distribución eléctrica a nivel mundial. Ya sea que especifique una rosca de plomo de aleación tradicional o una rosca de nylon moderna, el paso y la conicidad están diseñados para interactuar sin problemas con las roscas de porcelana históricas y los aisladores tipo perno compuestos/poliméricos modernos sin atascarse.
P5: ¿Qué norma rige el espesor de galvanizado de los pernos de cruceta Yokelink?
R: Todos nuestros pernos de cruceta de acero forjado, junto con sus arandelas y tuercas hexagonales, están completamente galvanizados en caliente en estricto cumplimiento con ASTM A153. Este estándar industrial garantiza un recubrimiento de zinc pesado y uniforme que se une químicamente al acero, proporcionando una vida útil de 30 a 50 años contra la corrosión atmosférica agresiva, el smog industrial y la rociada de sal costera.
