La especificación de pernos de anclaje ASTM F1554 Grado 55 se introdujo en 1994 y cubre los pernos de anclaje diseñados para anclar soportes estructurales a cimientos de concreto. Los pernos de anclaje ASTM F1554 Grado 55 pueden tener la forma de pernos con cabeza, varillas rectas o pernos de anclaje doblados. Los tres grados 36, 55 y 105 designan la resistencia mínima a la fluencia (ksi) del perno de anclaje. Los pernos de anclaje ASTM F1554 Grado 55 pueden ser roscados por corte o por laminación y un grado 55 soldable puede sustituir al grado 36 a opción del proveedor. La codificación por colores en el extremo – 36 azul, 55 amarillo y 105 rojo – ayuda a facilitar la identificación en el campo. El marcado permanente del fabricante y del grado está permitido según los requisitos suplementarios S2.
Las aplicaciones de los pernos de anclaje ASTM F1554 Grado 55 incluyen columnas en edificios con estructura de acero, postes de señales de tráfico e iluminación de calles, y estructuras de señalización de autopistas elevadas, por nombrar solo algunas.
Características clave de los pernos de anclaje ASTM F1554 Grado 55
Alto rendimiento de resistencia: Fabricados según los requisitos ASTM F1554 Grado 36, Grado 55 y Grado 105 para aplicaciones de anclaje estructural confiables.
Múltiples configuraciones disponibles: Disponibles en diseños rectos, tipo J, tipo L y doblados a medida para cumplir con diversos requisitos de proyectos de cimentación y servicios públicos.
Protección contra la corrosión por galvanizado en caliente: Disponibles con acabado galvanizado en caliente para resistencia a la corrosión a largo plazo en entornos exteriores y hostiles.
Amplia gama de tamaños: Se ofrecen en diámetros de 5/8" a 2-1/2" y longitudes personalizadas según las especificaciones del proyecto.
Solución de fijación completa: Suministrados con tuercas hexagonales pesadas ASTM A563 a juego, arandelas endurecidas ASTM F436 y plantillas de anclaje.
Adecuado para infraestructura crítica: Ampliamente utilizado en postes de servicios públicos, estructuras de transmisión, postes de señales de tráfico, torres de iluminación, cimientos solares y estructuras de acero.
Capacidad de fabricación personalizada: Longitudes de rosca, dobleces, proyecciones y configuraciones de ensamblaje personalizadas disponibles bajo pedido.
Inspección de calidad completa: Cada lote se somete a inspección dimensional, verificación de calibre de rosca, pruebas mecánicas e inspección de espesor de recubrimiento.
Especificaciones técnicas de los pernos de anclaje ASTM F1554:
| Nombre del producto |
Pernos de anclaje ASTM F1554 Grado 36/55/105 |
| Material |
Grado 36: Acero al carbono
Grado 55: Acero SAE 1045
Grado 105: Acero aleado SAE 4140
|
| Accesorios |
Tuercas hexagonales pesadas ASTM A563 DH
Arandelas ASTM F436
Arandelas de placa, Plantillas de anclaje
|
| Tipo |
Varillas totalmente roscadas
Roscado doble
Roscado simple
Tipo J / Tipo L
Tipo recto
|
| Tamaño |
Grado 36: 1/2~4''
Grado 55: 1/2~4''
Grado 105: 1/2~3''
|
| Acabado |
Galvanizado en caliente |
| Grado |
Resistencia a la fluencia |
Resistencia a la tracción |
Material típico |
| Grado 36 |
36 ksi (250 MPa) Mín. |
58-80 ksi |
ASTM A36 / Q235B |
| Grado 55 |
55 ksi (380 MPa) Mín. |
75-95 ksi |
SAE 1045 / ASTM A572 Gr.55 |
| Grado 105 |
105 ksi (724 MPa) Mín. |
125-150 ksi |
SAE 4140 / 42CrMo |

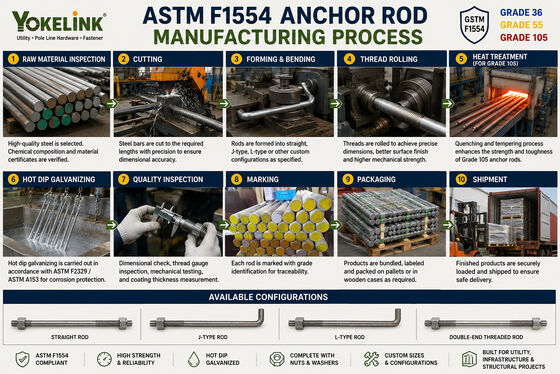

Proceso de fabricación de pernos de anclaje ASTM F1554:
Los pernos de anclaje ASTM F1554 Grado 55 de YOKELINK se fabrican a través de un proceso de producción controlado para garantizar el cumplimiento de los requisitos ASTM F1554 en cuanto a precisión dimensional, rendimiento mecánico y resistencia a la corrosión.
Inspección de materia prima → Corte → Formado y Doblado → Laminado de roscas → Tratamiento térmico (Grado 105) → Galvanizado en caliente → Inspección de calidad → Embalaje y envío.
1. Inspección de materia prima
Se seleccionan materiales de acero al carbono y acero aleado de alta calidad según el grado requerido. Se verifica la composición química y los certificados de material antes de la producción.
2. Corte
Las barras de acero se cortan a las longitudes especificadas utilizando equipos de corte de precisión para garantizar la consistencia dimensional.
3. Formado y Doblado
Los pernos de anclaje se forman en las configuraciones requeridas, incluyendo varillas rectas, varillas roscadas en ambos extremos, varillas tipo J y varillas tipo L, según las especificaciones del proyecto.
4. Laminado de roscas
Las roscas se producen mediante máquinas laminadoras de roscas para lograr dimensiones de rosca precisas, un acabado superficial mejorado y una mayor resistencia mecánica.
5. Tratamiento térmico (Para Grado 105)
Los pernos de anclaje Grado 105 se templan yreven para lograr las propiedades mecánicas requeridas y un alto rendimiento de resistencia.
6. Galvanizado en caliente
Los pernos de anclaje pueden ser galvanizados en caliente de acuerdo con las normas ASTM F2329 o ASTM A153 para proporcionar protección contra la corrosión a largo plazo en entornos exteriores.
7. Inspección de calidad
Cada lote se somete a una inspección exhaustiva, que incluye verificación dimensional, inspección de calibre de rosca, pruebas mecánicas, medición del espesor del recubrimiento y examen visual.
8. Embalaje y envío
Los productos terminados se embalan de forma segura en paletas, en cajas de madera o según los requisitos del cliente para garantizar un transporte y entrega seguros.
Control de calidad de los pernos de anclaje ASTM F1554 Grado 55:
Cada perno de anclaje ASTM F1554 de YOKELINK se inspecciona para garantizar el cumplimiento de los requisitos ASTM de dimensiones, roscas, propiedades mecánicas y calidad del recubrimiento.
¿Qué pruebas se realizan en los pernos de anclaje ASTM F1554?
YOKELINK realiza verificación de materiales, inspección dimensional, inspección de calibre de rosca, pruebas de tracción, medición del espesor del recubrimiento e inspección visual final antes del envío.
¿Se inspeccionan los pernos de anclaje galvanizados?
Sí. Los pernos de anclaje galvanizados en caliente se inspeccionan en cuanto al espesor del recubrimiento, el acabado superficial y el cumplimiento de los requisitos ASTM F2329 o ASTM A153.
Aplicaciones de los pernos de anclaje ASTM F1554:
Los pernos de anclaje ASTM F1554 Grado 55 proporcionan soluciones de anclaje confiables para postes de señales de tráfico, estructuras de señalización e infraestructura vial. Los pernos de anclaje Grado 55 son especificados comúnmente por los departamentos de transporte en América del Norte. Los pernos de anclaje ASTM F1554 Grado 55 y Grado 105 se utilizan comúnmente en proyectos de energía solar para asegurar estructuras de montaje a cimientos de concreto reforzado.
• Cimientos de postes de servicios públicos
• Estructuras de líneas de transmisión
• Postes de señales de tráfico
• Postes de iluminación de mástil alto
• Sistemas de montaje solar
• Edificios de acero estructural
Preguntas frecuentes sobre pernos de anclaje ASTM F1554:
¿Para qué se utilizan los pernos de anclaje ASTM F1554?
Los pernos de anclaje ASTM F1554 se utilizan para asegurar postes de servicios públicos, postes de iluminación, estructuras de señales de tráfico, sistemas de montaje solar, edificios de acero y cimientos de equipos pesados a cimientos de concreto.
¿Qué grado ASTM F1554 se utiliza con más frecuencia?
El Grado 55 es el perno de anclaje ASTM F1554 más especificado para postes de servicios públicos, estructuras de iluminación, postes de señales de tráfico y aplicaciones de cimentación solar.
¿Son adecuados los pernos de anclaje ASTM F1554 para entornos exteriores?
Sí. Los pernos de anclaje ASTM F1554 se suministran comúnmente con recubrimientos galvanizados en caliente para proporcionar resistencia a la corrosión a largo plazo en condiciones ambientales exteriores y hostiles.
¿Cuál es la diferencia entre ASTM F1554 Grado 36, Grado 55 y Grado 105?
El Grado 36 es un perno de anclaje de acero al carbono de baja resistencia, el Grado 55 ofrece mayor resistencia y es el grado más utilizado, mientras que el Grado 105 es un perno de anclaje de acero aleado de alta resistencia diseñado para aplicaciones estructurales exigentes.
¿Cuál es la diferencia entre ASTM F1554 Grado 36, Grado 55 y Grado 105?
El Grado 36 es un perno de anclaje de acero al carbono de baja resistencia, el Grado 55 ofrece mayor resistencia y es el grado más utilizado, mientras que el Grado 105 es un perno de anclaje de acero aleado de alta resistencia diseñado para aplicaciones estructurales exigentes.
¿Qué tuercas y arandelas se utilizan con los pernos de anclaje ASTM F1554?
Los pernos de anclaje Grado 55 se suministran típicamente con tuercas hexagonales pesadas ASTM A563 Grado DH y arandelas endurecidas ASTM F436. El Grado 105 puede usar tuercas ASTM A563 DH o ASTM A194 2H según los requisitos del proyecto.
¿Cuál es la resistencia a la fluencia del ASTM F1554 Grado 55?
Los pernos de anclaje ASTM F1554 Grado 55 tienen una resistencia mínima a la fluencia de 55 ksi (380 MPa) y un rango de resistencia a la tracción de 75 ksi a 95 ksi (517-655 MPa). Esta combinación de resistencia y ductilidad hace que el Grado 55 sea el perno de anclaje más especificado para aplicaciones de servicios públicos, infraestructura y estructurales.
¿Vienen los pernos de anclaje ASTM F1554 con informes de prueba de molino (MTR)?
Sí. YOKELINK puede proporcionar informes de prueba de molino (MTR) para verificar la composición del material y las propiedades mecánicas. También están disponibles certificados de inspección EN 10204 Tipo 3.1 bajo pedido para respaldar la documentación del proyecto y los requisitos de garantía de calidad.
